กลไกการหมุนของโครงสร้างเครนเรือทำงานอย่างไร

เฮ้! ในฐานะซัพพลายเออร์ของโครงสร้าง Ship Crane ฉันมีคำถามมากมายเกี่ยวกับวิธีการทำงานของกลไกการหมุนของ Ship Crane เหล่านี้ ดังนั้น ฉันคิดว่าฉันจะแจกแจงรายละเอียดในบล็อกโพสต์นี้สำหรับทุกคนที่มีความอยากรู้อยากเห็น

ก่อนอื่น เรามาพูดถึงโครงสร้างของเครนเรือกันก่อน เป็นอุปกรณ์ชิ้นสำคัญบนเรือที่ใช้ในการบรรทุกและขนถ่ายสินค้า ของเราโครงสร้างเรือเครนได้รับการออกแบบให้มีความแข็งแกร่งและเชื่อถือได้ รองรับงานหนักทุกประเภทในทะเล

ตอนนี้เข้าสู่กลไกการหมุน กลไกการหมุนของโครงสร้างเครนเรือเปรียบเสมือนหัวใจสำคัญของการเคลื่อนที่ของเครน ช่วยให้เครนสามารถแกว่งไปมาและเข้าถึงพื้นที่ต่างๆ ของเรือหรือท่าเรือได้ มีองค์ประกอบสำคัญบางประการที่ทำให้การหมุนนี้เป็นไปได้

แหวนแกว่ง

ส่วนที่สำคัญที่สุดอย่างหนึ่งคือวงแหวนแกว่ง มีลักษณะคล้ายลูกปืนขนาดยักษ์ที่อยู่ระหว่างฐานเครนกับส่วนบนที่หมุนได้ วงแหวนแกว่งมีวงแหวนด้านในและด้านนอกโดยมีชุดองค์ประกอบการกลิ้ง ซึ่งมักจะเป็นลูกบอลหรือลูกกลิ้งอยู่ระหว่างนั้น องค์ประกอบการกลิ้งเหล่านี้ช่วยลดแรงเสียดทาน ทำให้ส่วนบนของเครนหมุนรอบฐานได้อย่างราบรื่น

คิดว่ามันเป็นแผ่นเสียงขนาดยักษ์ เมื่อเครนจำเป็นต้องหมุน กำลังจากระบบขับเคลื่อนจะถูกถ่ายโอนไปยังวงแหวนแกว่ง โดยทั่วไปรางด้านในจะยึดอยู่กับฐานของเครน ในขณะที่รางด้านนอกจะติดอยู่กับโครงสร้างส่วนบนที่หมุนได้ เมื่อระบบขับเคลื่อนเปิดใช้งาน มันจะทำให้การแข่งขันรอบนอกหมุนสัมพันธ์กับการแข่งขันด้านใน และแน่นอน เครนก็เริ่มหมุน

ระบบขับเคลื่อน

ระบบขับเคลื่อนคือสิ่งที่ให้พลังในการหมุนเกิดขึ้น มีระบบขับเคลื่อนหลายประเภทที่ใช้ในกลไกการหมุนของเครนเรือ

ไดรฟ์ไฮดรอลิก

ระบบขับเคลื่อนไฮดรอลิกค่อนข้างธรรมดา ใช้ของไหลไฮดรอลิกในการส่งกำลัง มอเตอร์ไฮดรอลิกเชื่อมต่อกับวงแหวนแกว่ง เมื่อปั๊มไฮดรอลิกเพิ่มแรงดันของเหลว มันจะไหลเข้าสู่มอเตอร์ไฮดรอลิก ทำให้มันหมุน จากนั้นการหมุนนี้จะถูกถ่ายโอนไปยังวงแหวนแกว่ง ซึ่งจะทำให้เครนหมุน

ข้อดีของระบบขับเคลื่อนไฮดรอลิกคือกำลังแรงบิดสูง สามารถสร้างแรงได้มาก ซึ่งเหมาะสำหรับการหมุนเครนเรือสำหรับงานหนัก นอกจากนี้ระบบไฮดรอลิกยังมีขนาดค่อนข้างเล็กและสามารถควบคุมได้ง่าย คุณสามารถปรับความเร็วและทิศทางการหมุนได้โดยการควบคุมการไหลของของไหลไฮดรอลิก

ไดรฟ์ไฟฟ้า

ระบบขับเคลื่อนด้วยไฟฟ้าก็เป็นที่นิยมเช่นกัน พวกเขาใช้มอเตอร์ไฟฟ้าเพื่อขับเคลื่อนการหมุน มอเตอร์ไฟฟ้าเชื่อมต่อกับวงแหวนแกว่งผ่านกระปุกเกียร์ มอเตอร์ไฟฟ้าหมุนด้วยความเร็วสูง และกระปุกเกียร์จะลดความเร็วนี้ลงพร้อมกับเพิ่มแรงบิด

ไดรฟ์ไฟฟ้าขึ้นชื่อในด้านประสิทธิภาพและความแม่นยำ สามารถควบคุมได้อย่างง่ายดายโดยใช้ตัวควบคุมอิเล็กทรอนิกส์ คุณสามารถตั้งโปรแกรมให้เครนหมุนด้วยความเร็วที่กำหนดหรือในมุมที่กำหนดได้ นอกจากนี้ ไดรฟ์ไฟฟ้ายังเป็นมิตรต่อสิ่งแวดล้อมมากกว่าเมื่อเปรียบเทียบกับแหล่งพลังงานอื่นๆ เนื่องจากไม่ปล่อยก๊าซเรือนกระจก

ระบบควบคุม

เพื่อให้มั่นใจถึงการหมุนที่ปลอดภัยและแม่นยำ เครนเรือจึงได้รับการติดตั้งระบบควบคุมที่ซับซ้อน ระบบควบคุมเหล่านี้ช่วยให้ผู้ปฏิบัติงานสามารถควบคุมความเร็ว ทิศทาง และมุมการหมุนได้

โดยปกติแล้วจะมีจอยสติ๊กหรือแผงควบคุมในห้องควบคุมของเครน ผู้ปฏิบัติงานสามารถใช้การควบคุมเหล่านี้เพื่อส่งสัญญาณไปยังระบบขับเคลื่อนได้ ตัวอย่างเช่น หากผู้ปฏิบัติงานต้องการให้เครนหมุนตามเข็มนาฬิกา พวกเขาเพียงแค่ขยับจอยสติ๊กไปในทิศทางที่เหมาะสม จากนั้นระบบควบคุมจะตีความสัญญาณนี้และปรับการจ่ายไฟให้กับระบบขับเคลื่อนตามนั้น

ปั้นจั่นเรือสมัยใหม่บางรุ่นยังมีคุณสมบัติการควบคุมอัตโนมัติอีกด้วย สามารถตั้งโปรแกรมให้หมุนไปยังตำแหน่งเฉพาะตามพิกัดที่ตั้งไว้ล่วงหน้าได้ สิ่งนี้มีประโยชน์อย่างยิ่งในการขนถ่ายสินค้าซ้ำๆ เนื่องจากจะช่วยลดโอกาสที่จะเกิดข้อผิดพลาดจากมนุษย์

คุณสมบัติด้านความปลอดภัย

ความปลอดภัยเป็นสิ่งสำคัญที่สุดเสมอเมื่อพูดถึงการทำงานของเครนในเรือ กลไกการหมุนก็ไม่มีข้อยกเว้น มีคุณสมบัติด้านความปลอดภัยหลายประการที่ติดตั้งอยู่ในระบบ

ลิมิตสวิตช์

ลิมิตสวิตช์ใช้เพื่อป้องกันไม่ให้เครนหมุนเกินขีดจำกัดที่ปลอดภัย สวิตช์เหล่านี้วางอยู่ที่จุดสิ้นสุดของช่วงการหมุนของเครน เมื่อเครนถึงจุดเหล่านี้ ลิมิตสวิตช์จะทำงาน และจะส่งสัญญาณไปยังระบบควบคุมเพื่อหยุดการหมุน

ระบบเบรก

ระบบเบรกก็มีความสำคัญเช่นกัน ใช้เพื่อหยุดการหมุนของเครนอย่างรวดเร็วในกรณีฉุกเฉิน สามารถใช้เบรกไฮดรอลิกหรือไฟฟ้ากับวงแหวนสวิงหรือระบบขับเคลื่อน เมื่อผู้ปฏิบัติงานกดปุ่มหยุดฉุกเฉิน เบรกจะเริ่มทำงาน ส่งผลให้เครนหยุด

การใช้งานและข้อดี

กลไกการหมุนของเครนเรือมีการใช้งานที่หลากหลาย ใช้ในเรือประเภทต่างๆ ตั้งแต่เรือบรรทุกสินค้าไปจนถึงแพลตฟอร์มนอกชายฝั่ง

บนเรือบรรทุกสินค้า ความสามารถในการหมุนเครนช่วยให้สามารถบรรทุกและขนถ่ายตู้คอนเทนเนอร์และสินค้าประเภทอื่นๆ ได้อย่างมีประสิทธิภาพ เครนสามารถแกว่งไปยังส่วนต่างๆ ของเรือหรือท่าเรือ เข้าถึงพื้นที่จัดเก็บสินค้าทั้งหมด

ในการใช้งานนอกชายฝั่ง เครนเรือจะถูกใช้สำหรับงานต่างๆ เช่น การติดตั้งและบำรุงรักษาอุปกรณ์บนแท่นขุดเจาะน้ำมัน กลไกการหมุนทำให้เครนสามารถวางตำแหน่งอุปกรณ์หนักในตำแหน่งที่ต้องการได้อย่างแม่นยำ

ข้อดีของกลไกการหมุนที่ออกแบบมาอย่างดีนั้นมีมากมาย เพิ่มความยืดหยุ่นของเครนทำให้สามารถเข้าถึงพื้นที่ต่างๆ ได้โดยไม่ต้องเคลื่อนย้ายทั้งลำ ซึ่งช่วยประหยัดเวลาและความพยายามในระหว่างการขนถ่ายสินค้า นอกจากนี้ การควบคุมการหมุนที่แม่นยำยังช่วยให้แน่ใจว่าสามารถจัดการสินค้าได้อย่างปลอดภัยและแม่นยำ

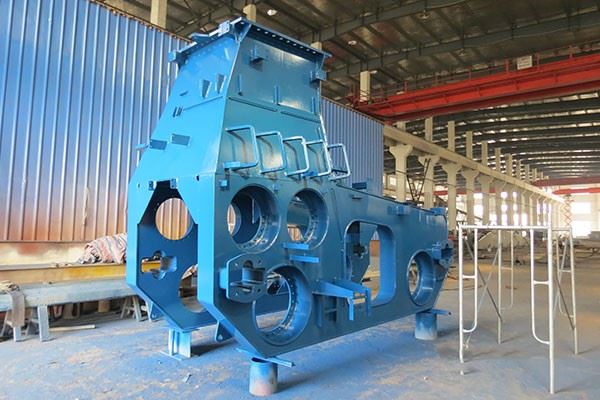

หากคุณมีส่วนร่วมในอุตสาหกรรมทางทะเลหรือนอกชายฝั่ง คุณอาจสนใจผลิตภัณฑ์อื่นๆ ของเรา เช่นโครงสร้างการขนถ่ายด้วยตนเองและโครงสร้างเหล็กนอกชายฝั่ง- ผลิตภัณฑ์เหล่านี้ได้รับการออกแบบด้วยวัสดุคุณภาพสูงและวิศวกรรมขั้นสูงเพื่อตอบสนองความต้องการของอุตสาหกรรม

หากคุณอยู่ในตลาดสำหรับโครงสร้าง Ship Crane ที่เชื่อถือได้ หรือมีคำถามใดๆ เกี่ยวกับวิธีการทำงานของกลไกการหมุนของเรา อย่าลังเลที่จะติดต่อเรา เราพร้อมเสมอเพื่อช่วยคุณค้นหาทางออกที่ดีที่สุดสำหรับความต้องการของคุณ ไม่ว่าคุณจะต้องการเครนสำหรับเรือชายฝั่งขนาดเล็กหรือโครงการนอกชายฝั่งขนาดใหญ่ เราก็ช่วยคุณได้

อ้างอิง

• สมิธ เจ. (2018) เทคโนโลยีเครนทางทะเล สื่อการเดินเรือ
• จอห์นสัน อาร์. (2019) คู่มืออุปกรณ์นอกชายฝั่ง สำนักพิมพ์วิศวกรรม
• บราวน์, เอ. (2020) ระบบขับเคลื่อนไฮดรอลิกและไฟฟ้าในเครื่องจักรกลหนัก สำนักพิมพ์อุตสาหกรรม.
